مشخصات Navi 2x افشا شد – رو در روی Ampere

تاریخ انتشار: ۵ مهر ۱۳۹۹

مشخصات Navi 2x افشا شد. به نظر می‌رسد اطلاعات جدیدی از گرافیک‌های نسل جدید AMD منتشر شده که جزئیات مختلفی را به ما نشان می‌دهد. مشخصات Navi 21 و Navi 22 قبلا توسط خود AMD از طریق به روز رسانی برنامه ROCm 3.8 انجام شده بود. کاربر Reddit یعنی stblr موفق شده بوده داده‌ها را به شکل پازل در کنار هم قرار دهد. حالا اما به نظر می‌رسد این کاربر به روزرسانی را در اختیار دارد که Navi 23 و APUهای آینده تیم سرخ را نیز در خود جای داده.

این اطلاعات شامل مشخصات پایه گرافیک‌ها و APUها مانند تعداد واحد محاسباتی، فرکانس بوست و میزان مصرف هدف است. مقادیر ذکر شده از macOS 11 Beta استخراج شده‌اند که حاوی فریم ویر سری AMDRadeonX6000 است.

با توجه به فرکانس‌های لیست شده ما حدس می‌زنیم که این مدل‌ها مربوط به سری Radeon Pro باشند. برای مثال freq_table_gfx[1] MHz مدل Navi 10 فرکانس 1400 مگاهرتزی دارد که مشابه سرعت بوست Radeon Pro 5700 (در حدود 1350 مگاهرتز) است. همانطور که اطلاع دارید فرکانس بوست Radeon RX 5700 XT کلاک بوست 1755 مگاهرتزی در اختیار دارد، بنابراین شاید فرکانس‌ها حتی بیشتر نیز باشند. در زمینه Navi 23 و Navi 31 فرکانس‌ها و توان حرارتی مشخص نیست.

مشخصات Navi 2x افشا شد

گرافیک Navi 10 Navi 14 Navi 21 Navi 22 Navi 23 Navi 31
تعداد واحد محاسباتی 40 24 80 40 32 80
فرکانس 1400 مگاهرتز 1900 مگاهرتز 2050 الی 2200 مگاهرتز 2500 مگاهرتز نامشخص نامشخص
محدوده توان حرارتی 180 وات 110 وات 200 الی 238 وات 170 وات نامشخص نامشخص

گرافیک Navi 21 – Sienna Cichlid – Big Navi

این پردازنده گرافیکی ظاهرا به 80 واحد محاسباتی مجهز خواهد شد (5120 پردازنده جریانی اگر هر واحد محاسباتی حاوی 64 هسته باشد). مدلی که در macOS11 لیست شده ظاهرا فرکانس بوست 2050 مگاهرتز برای نمونه Navi 21A و تا 2200 مگاهرتز برای نمونه Navi 21B را ارائه می‌دهد.

گرافیک Navi 22 – Navy Flounder

گرافیک میان رده لاین آپ احتمالا 40 واحد محاسباتی در اختیار دارد که به اندازه Navi 10 می‌باشد. به همین علت انتظار داریم که این مدل نسخه میان رده سری RX 6700 با معماری RDNA 2 باشد. این گرافیک با حداکثر فرکانس 2500 مگاهرتز لیست شده که حتی از Navi 21 نیز بیشتر می‌باشد.

گرافیک Navi 23 – Dimgrey Cavefish

مدل پایین رده با نام Navi 23 نیز در فریم ویر حضور دارد. براساس داده‌های stblr می‌توانیم تصور کنیم که تعداد واحد محاسباتی 32 عدد خواهد بود که یعنی 2048 پردازنده جریانی. متأسفانه فعلا خبری از فرکانس این مدل نیست.

گرافیک Navi 31

اولین گرافیک RDNA 3 نیز لیست شده است. این پردازنده گرافیکی از تعداد واحد محاسباتی مشابه Navi 21 استفاده می‌کند که یعنی ما شاهد به روزرسانی از طریق یک ریز معماری جدید خواهیم بود. به همین علت شاید Navi 31 نیز 5120 پردازنده جریانی در اختیار داشته باشد. ما مطمئن نیستیم که هدف AMD از Navi 31 چیست اما احتمالا این مدل را تحت سری RX 7000 و مدل‌های آینده Radeon Pro برای Apple Mac خواهیم دید.



پارامترها Navi 10 Navi 14 Navi 12 Navi 21 Navi 22 Navi 23 Navi 31
num_se 2 1 2 4 2 2 4
num_cu_per_sh 10 12 10 10 10 8 10
num_sh_per_se 2 2 2 2 2 2 2
num_rb_per_se 8 8 8 4 4 4 4
num_tccs 16 8 16 16 12 8 16
num_gprs 1024 1024 1024 1024 1024 1024 1024
num_max_gs_thds 32 32 32 32 32 32 32
gs_table_depth 32 32 32 32 32 32 32
gsprim_buff_depth 1792 1792 1792 1792 1792 1792 1792
parameter_cache_depth 1024 1024 1024 1024 1024 1024 1024
double_offchip_lds_buffer 1 1 1 1 1 1 1
wave_size 32 32 32 32 32 32 32
max_waves_per_simd 20 20 20 16 16 16 16
max_scratch_slots_per_cu 32 32 32 32 32 32 32
lds_size 64 64 64 64 64 64 64
num_sc_per_sh 1 1 1 1 1 1 1
num_packer_per_sc 2 2 2 4 4 4 4
num_gl2a ندارد ندارد ندارد 4 2 2 4
unknown0 ندارد ندارد ندارد 10 10 8 10
unknown1 ندارد ندارد ندارد 16 12 8 16
unknown2 ندارد ندارد ندارد 80 40 32 80
num_cus computed 40 24 40 80 40 32 80
پارامترها Navi 10 a Navi 10 b Navi 14 Navi 21 a Navi 21 b Navi 22
gfxclk MHz 300 الی 1000 300 الی 1000 300 الی 1900 500 الی 2050 500 الی 2050 500 الی 2500
uclk MHz 100 الی 750 100 الی 750 100 الی 875 577 الی 1089 577 الی 1089 577 الی 1089
socket_power_limit_ac[0] W 180 180 110 200 238 170
freq_table_gfx[0] MHz 300 300 300 500 500 500
freq_table_gfx[1] MHz 1400 1400 1900 2050 2200 2500
freq_table_uclk[0] MHz 124 100 100 100 100 97
freq_table_uclk[1] MHz 500 500 500 500 500 457
freq_table_uclk[2] MHz 625 625 625 625 625 674
freq_table_uclk[3] MHz 875 750 875 1000 1000 1000

APUهای AMD

این افشاگری همچنین مشخصاتی از APUهای آینده تیم سرخ را نیز به اشتراک می‌گذارد. سری Cezanne که قرار است از معماری Zen 3 استفاده کند، پیکربندی مشابه Renoir خواهد داشت. این یعنی تا 8 واحد محاسباتی Vega برای بخش گرافیکی و تا 8 هسته پردازشی برای پردازنده مرکزی.

در همین حال Van Gogh اولین معماری خواهد بود که معماری گرافیکی RDNA 2 را همراه خود می‌بیند و همچنان تعداد واحد محاسباتی یکسانی با Renoir و Cezanne یعنی 8 عدد خواهد داشت.

اوضاع اما با Rembrandt بسیار جذاب می‌شود. با توجه به نقشه راه لو رفته، Rembrandt جانشین Cezanne خواهد بود. این سری در بخش گرافیکی به RDNA 2 اتکا خواهد کرد در حالی که فناوری ساخت جدیدی را نیز به همراه دارد (احتمالا 6 نانومتر). جدول منتشر شده تنها پیکربندی گرافیکی را نشان می‌دهد اما مشخصا انتظار داریم که شاهد یک نود بهینه‌تر و عملکرد گرافیکی بسیار بهتر در پردازنده‌های موبایل AMD باشیم.

شایعه شده که Rembrandt گذرگاه PCI Express 4.0 را در اختیار دارد که خبر بسیار خوبی برای کاربرانیست که در انتظار گرافیک‌های سطح بالا در کنار پردازنده‌های AMD Ryzen در لپ تاپ‌ها هستند. رابط فعلی PCIe 3.0 x8 باعث ایجاد گلوگاه می‌شود و به همین علت تولید کنندگان نمی‌توانند گرافیک مجزا قدرتمندتری با Renoir ارائه دهند. در هر صورت فعلا مشخصات Navi 2x افشا شد اما باید منتظر بمانیم تا شاهد شاهد تغییراتی در این جزئیات باشیم.

پارامترها Renoir Cezanne Van Gogh Rembrandt
num_se 1 1 1 1
num_cu_per_sh 8 8 8 6
num_sh_per_se 1 1 1 2
num_rb_per_se 2 2 2 4
num_tccs 4 4 4 4
num_gprs 256 256 1024 1024
num_max_gs_thds 32 32 32 32
gs_table_depth 32 32 32 32
gsprim_buff_depth 1792 1792 1792 1792
parameter_cache_depth 1024 1024 1024 1024
double_offchip_lds_buffer 1 1 1 1
wave_size 64 64 32 32
max_waves_per_simd 10 10 16 16
max_scratch_slots_per_cu 32 32 32 32
lds_size 64 64 64 64
num_sc_per_sh ندارد 1 1 1
num_packer_per_sc ندارد 2 2 4
num_gl2a ندارد ندارد 4 4
unknown0 ندارد ندارد 8 6
unknown1 ندارد ندارد 4 4
unknown2 ندارد ندارد 8 12
num_cus computed 8 8 8 12

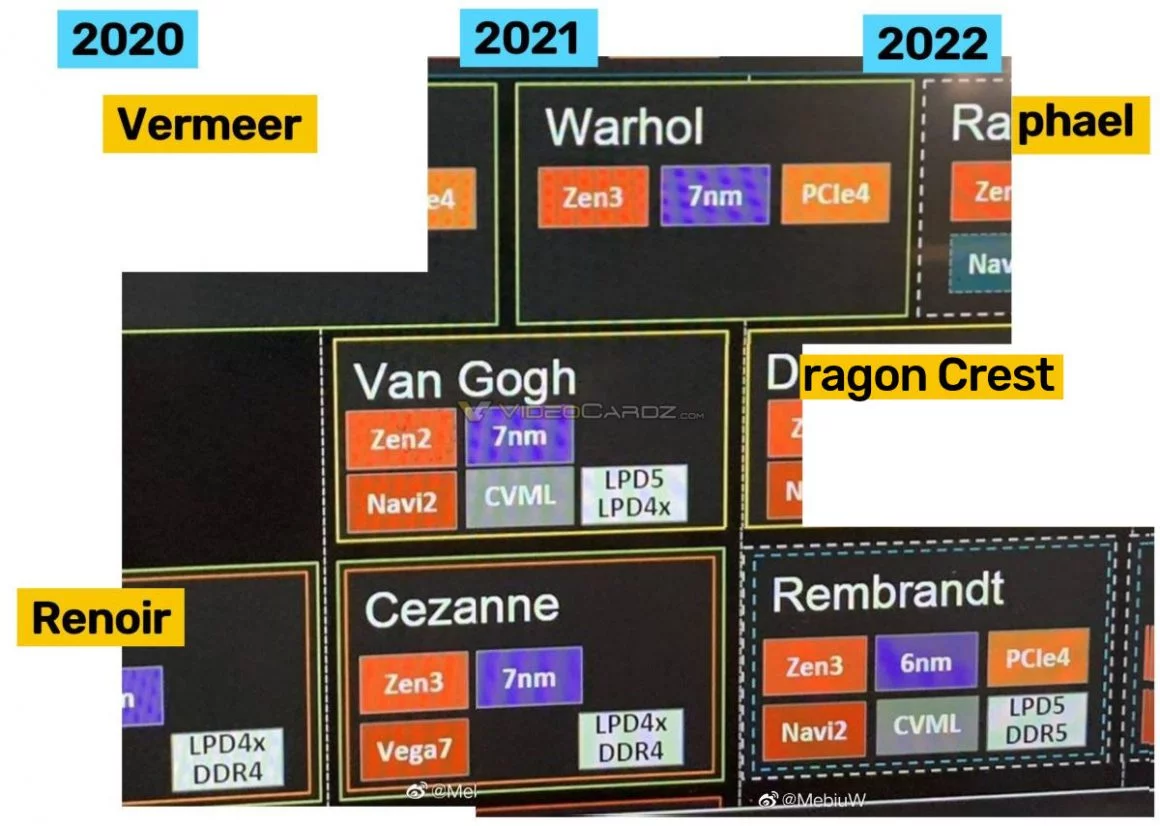

نقشه راه AMD
